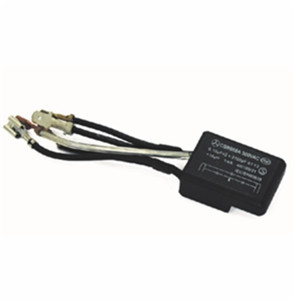

CBB668A抑制射频干扰整件滤波器

特性和应用

1：产品通过ENEC.CQC和CB等安全认证并符合欧盟RoHs标准，产品标准等同于IEC60384-14，符合EN132400标准要求。

2：电容器采用金属化聚丙嫦对膜卷绕而成，有自愈特性，电性能好，电容量随温度和频率变化小。

3：电容器类别为X1 Y2 . 采用一个X1和两个 Y2 龟容器及一个电感组合而成。

4：产品适用于交流电源德波器和交流滤波电路中。

技术要求

引用标准：IEC60384-14/EN32400

气候类别：40/105/21/℃

耐电压：X2(ab）2100VDC.5S;  Y2(ab，bc）3000VDC,5S

电容量偏差：K:±10%  M:±20%

额定电压：250VAC/275VAC/300VAC

损耗角正切： ≤0.001（20℃ 1KHZ），≤0.002（20℃ 10KHZ）

绝缘电阻：R≥15000MΩ，Cn≤0.33μF

RCn≥5000S  Cn＞0.33μF(20℃，100V,1min）

耐久性：X2(ab）：+85℃；1.25UR；1000h

Y2(ab，bc）：+85℃；1.7UR；1000h

AC间电容Cx值（μF): 分离值：Cx±10%  组合值： ：Cx±10%

AB或CB间电容Cy值（nF): 分离值：Cy±10%  组合值： ：2*Cy±10%
