安规电容器区别

　　安规电容器的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容器则没这个问题。出于安全考虑和EMC考虑，一般在电源入口建议加上安规电容器。　在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模干扰起滤波作用。

　　安规电容器器分类

　　安规电容器分为x 型和y 型。交流电源输入分为3 个端子：火线L/零线N/地线G，(L=Line,N=Neutral, G=Ground)。跨于“L-N”之间，即“火线-零线”之间的是X 电容；跨于“L-G/N-G”之间，即“火线-地线 或 零线-地线”之间的是Y 电容。火线与零线之间接个电容就像是“X”,而火线与地线之间接个电容像个“Y”，这些都不是按什么材质来分的。

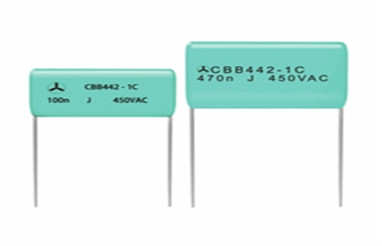

　　X电容：　由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。X电容同样也属于安全电容之一。根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。　作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。　通常,X电容多选用纹波电流比较大的聚脂薄膜类电容。这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。普通电容纹波电流的指标都很低,动态内阻较高。用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求。

　　Y电容： 这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。因此,Y电容的总容量一般都不能超过4700PF（472）。　Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。　特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。然而,其真正的直流耐压高达5000V以上。 必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。

　　安规电容器器相关知识

　　随着我国经济的高速发展，人们的生活水平不断提高，电子产品大量进入家庭，由于这些设备存在触电、火灾、有害辐射、化学、爆炸及机械伤人的危险，为了保护用户的生命财产安全，维护消费者利益，促进企业提高产品质量，国家相继制定了有关产品的安全标准，将上述危险减到最小，并通过立法保证安全标准的贯彻执行。被国家认可的国家认证机构，对通过有关检验的电子产品，予以认可，承认这些产品符合有关安全标准。

　　安规电容器器安全等级

　　安规电容器安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）

　　X1 >2.5kV ≤4.0kV Ⅲ

　　X2 ≤2.5kV Ⅱ

　　X3 ≤1.2kV ——

　　安规电容器安全等级绝缘类型额定电压范围

　　Y1 双重绝缘或加强绝缘≥ 250V

　　Y2 基本绝缘或附加绝缘≥150V ≤250V

　　Y3 基本绝缘或附加绝缘≥150V ≤250V

　　Y4 基本绝缘或附加绝缘<150V

　　Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC 性能影响的目的。GJB151 规定Y 电容的容量应不大于0.1uF。Y 电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，

　　安规电容器安全等级绝缘类型额定电压范围

　　Y1 双重绝缘或加强绝缘≥ 250V

　　Y2 基本绝缘或附加绝缘≥150V ≤250V

　　Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC 性能影响的目的。GJB151 规定Y 电容的容量应不大于0.1uF。Y 电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y 电容的耐压性能对保护人身安全具有重要意义
